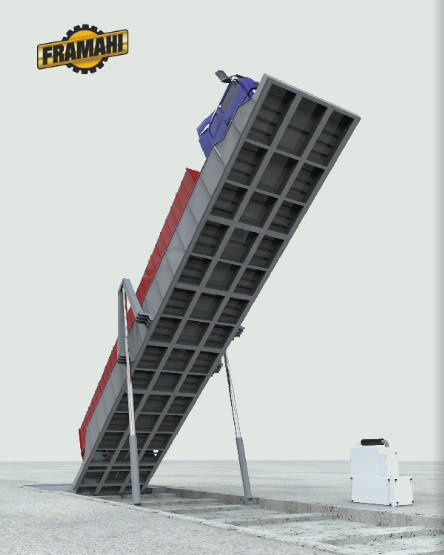

PH.6 CI
Cilindros Internos.
- LARGO: 22 m
- ANCHO: 3 m
- INCLINACIÓN DE DESCARGA: 42º
- CAPACIDAD DE DESCARGA: 80 HP
- MOTOR: trifásico 380V. De 60 HP A 1500 RPM (opcional 75 HP).
- CHASIS: formado por 4 vigas longitudinales, unidas entre sí por travesaños, reforzado con perfiles. Piso de chapa de 3/8" de espesor. Barandas de contención de cereal de 1 m De altura con marco de caño de o 2" y reforzado con perfiles.
- BOMBA HIDRÁULICA PRINCIPAL: a paletas “tipo" vickers de 60 GMP (opcional 60+38 GMP).
- FILTROS EQUIPO HIDRÁULICO PRINCIPAL: venteo, succión y recirculación con manómetro de saturación.
- EQUIPO HIDRÁULICO PRINCIPAL: mediante electroválvulas, montado sobre manifold.
- CALZAS HIDRÁULICAS: dos juegos, equipo hidráulico independiente al de la central hidráulica principal, con filtros de succión y venteo, ubicado sobre el chasis de la plataforma. Enclavadas con la subida de la plataforma.
- INSTALACIÓN HIDRÁULICA: realizada en tubo de acero sin costura CALIDAD ASTM-A53, schedule 40, o 2" con accesorios de acero S.2000 y uniones bridadas.
- INTERCAMBIADOR DE CALOR AIRE-ACEITE.
- GABINETE: equipo hidráulico de calzas traba ruedas, independiente al de la central principal.


PH.6 CI
Cilindros Laterales.
- LARGO: 22 m
- ANCHO: 3 m
- INCLINACIÓN DE DESCARGA: 42°
- CAPACIDAD DE DESCARGA: 80tn
- MOTOR: trifásico 380V. De 60 HP A 1500 RPM (opcional 75 HP).
- CHASIS: formado por 4 vigas longitudinales unidas entre sí por travesaños, reforzado con perfiles. Piso de chapa de 3/8" de espesor. Barandas de contención de cereal de 1 m De altura con marco de caño de o 2" y reforzado con perfiles.
- BOMBA HIDRÁULICA PRINCIPAL a paletas “tipo" vickers de 60 GMP (opcional 60+38 GMP).
- FILTROS EQUIPO HIDRÁULICO PRINCIPAL: venteo, succión y recirculación con manómetro de saturación.
- EQUIPO HIDRÁULICO PRINCIPAL: mediante electroválvulas, montado sobre manifold.
- CALZAS HIDRÁULICAS: dos juegos, equipo hidráulico independiente al de la central hidráulica principal, con filtros de succión y venteo, ubicado sobre el chasis de la plataforma. Enclavadas con la subida de la plataforma.
- INSTALACIÓN HIDRÁULICA: realizada en tubo de acero sin costura CALIDAD ASTM-A53, schedule 40, o 2" con accesorios de acero S.2000 y uniones bridadas.
- INTERCAMBIADOR DE CALOR AIRE-ACEITE.
- GABINETE: equipo hidráulico de calzas traba ruedas, independiente al de la central principal.


PH.7 10 m
Cilindros Laterales.
- LARGO: 10 m •ANCHO: 2,7 m
- INCLINACIÓN DE DESCARGA: desde 35° hasta 45°.
- CAPACIDAD DE DESCARGA: 45 tn
- MOTOR: trifásico 380Vde 15 HP a 1500 RPM
- CHASIS: formado por 4 vigas longitudinales de UPA 8”, unidas entre sí por travesaños de igual medida, reforzado con perfiles. Piso de chapa antideslizante de 3/16" de espesor.
- BOMBA HIDRÁULICA PRINCIPAL: a paletas "tipo" Vickers de 14 GPM •FILTROS EQUIPO HIDRÁULICO PRINCIPAL: de venteo y succión.
- EQUIPO HIDRÁULICO PRINCIPAL: válvula manual con reguladora de caudal y de presión independiente.
- CALZAS HIDRÁULICAS: hidráulicas con comando manual.
- INSTALACIÓN HIDRÁULICA: realizada en tubo de acero sin costura, calidad ASTM-A53, SCHEDULE 40,0 3/4" para cilindros principales y de 0 3/8" para cilindros de calzas, con accesorios de acero S.2000 y uniones bridadas.
- OPCIONAL: Comando a distancia.


PH.7 12 m
Cilindros Laterales.
- LARGO: 12 m •ANCHO: 2,7 m
- INCLINACIÓN DE DESCARGA: 42°
- CAPACIDAD DE DESCARGA: 55 tn
- MOTOR: trifásico 380Vde40 HP a 1500 RPM
- CHASIS: formado por 4 vigas longitudinales de UPN 260, unidas entre sí por travesaños de igual medida, reforzado con perfiles. Piso de chapa antideslizante de 3/16” de espesor.
- BOMBA HIDRÁULICA PRINCIPAL: a paletas “tipo" Vickers de 35+2 GPM
- FILTROS EQUIPO HIDRÁULICO PRINCIPAL: venteo, succión y recirculación con manómetro de saturación.
- EQUIPO HIDRÁULICO PRINCIPAL: mediante electroválvulas, montado sobre manifold.
- CALZAS HIDRÁULICAS: mediante electroválvulas, independiente al equipo principal.
- INSTALACIÓN HIDRÁULICA: realizada en tubo de acero sin costura, calidad ASTM-A53, SCHEDULE 40,01 VA para cilindros principales y de 0 3/8" para cilindros de calzas, con accesorios de acero S.2000 y uniones bridadas.


PH.7 15/17 m
Cilindros Laterales.
- LARGO: 15 /17 m
- ANCHO: 2.70/3 m
- INCLINACIÓN DE DESCARGA: 36°
- CAPACIDAD DE DESCARGA: 55 tn
- MOTOR: trifásico 380V de 40 HP a 1500 RPM
- CHASIS: formado por 4 vigas longitudinales de UPN 260, unidas entre sí por travesaños de igual medida reforzado con perfiles. Piso de chapa antideslizante de 3/16” de espesor.
- BARANDAS DE CONTENCIÓN DE CEREAL: Reforzadas con parantes de UPN de 100 mm y chapas de 3/16 x 1m de alto.
- BOMBA HIDRÁULICA PRINCIPAL: a paletas ‘‘tipo" Vickers de 35+2 GPM
- FILTROS EQUIPO HIDRÁULICO PRINCIPAL: venteo, succión y recirculación con manómetro de saturación.
- EQUIPO HIDRÁULICO PRINCIPAL: mediante electroválvulas, montado sobre manifold.
- CALZAS HIDRÁULICAS: mediante electroválvulas, montado sobre manifold.
- INSTALACIÓN HIDRÁULICA: realizada en tubo de acero sin costura, calidad ASTM-A53, SCHEDULE 40,01 Vi para cilindros principales y de 0 3/8" para cilindros de calzas, con accesorios de acero S.2000 y uniones bridadas.

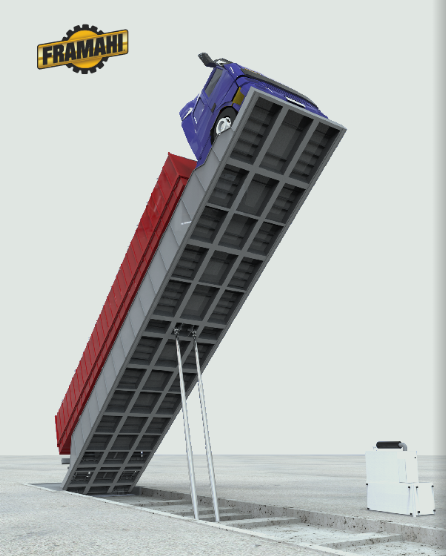

PH.8 10 m
Cilindros internos.
- LARGO: 10 m
- ANCHO: 2,7 m
- INCLINACIÓN DE DESCARGA: desde 35° hasta 45°
- CAPACIDAD DE DESCARGA: 45 tn
- MOTOR: trifásico 380V de 15 HP a 1500 RPM
- CHASIS: formado por 4 vigas longitudinales de UPA 8", unidas entre sí por travesaños de igual medida reforzado con perfiles. Piso de chapa antideslizante de 3/16” de espesor.
- BOMBA HIDRÁULICA PRINCIPAL: a paletas “tipo" Vickers de 14 GPM
- FILTROS EQUIPO HIDRÁULICO PRINCIPAL: de venteo y succión.
- EQUIPO HIDRÁULICO PRINCIPAL: válvula manual con reguladora de caudal y de presión independiente.
- CALZAS HIDRÁULICAS: hidráulicas con comando manual.
- INSTALACIÓN HIDRÁULICA: realizada en tubo de acero sin costura calidad ASTM-A53, SCHEDULE 40,0 3/4" para cilindros principales y de 0 3/8" para cilindros de calzas, con accesorios de acero S.2000 y uniones bridadas.
- OPCIONAL: Comando a distancia.


PH.8 12 m
Cilindros internos.
- LARGO: 12 m
- ANCHO: 2.7 m
- INCLINACIÓN DE DESCARGA: 42°
- CAPACIDAD DE DESCARGA: 55 tn
- MOTOR: trifásico 380V de 40 HP a 1500 RPM
- CHASIS: formado por 4 vigas longitudinales de UPN 260. unidas entre sí por travesaños de igual medida reforzado con perfiles. Piso de chapa antideslizante de 3/16” de espesor.
- BOMBA HIDRÁULICA PRINCIPAL: a paletas “tipo" Vickers de 35+2 GPM
- FILTROS EQUIPO HIDRÁULICO PRINCIPAL: venteo, succión y recirculación con manómetro de saturación.
- EQUIPO HIDRÁULICO PRINCIPAL: mediante electroválvulas, montado sobre manifold.
- CALZAS HIDRÁULICAS: mediante electroválvulas, independiente al equipo principal.
- INSTALACIÓN HIDRÁULICA: realizada en tubo de acero sin costura calidad ASTM-A53, SCHEDULE 40,01 VA para cilindros principales y de 0 3/8" para cilindros de calzas, con accesorios de acero S.2000 y uniones bridadas.


PH.8 15/17 m
Cilindros internos.
- LARGO: 15 /17 m
- ANCHO: 2.70/3 m
- INCLINACIÓN DE DESCARGA: 36°
- CAPACIDAD DE DESCARGA: 55 tn
- MOTOR: trifásico 380V de 40 HP a 1500 RPM
- CHASIS: formado por 4 vigas longitudinales de UPN 260, unidas entre sí por travesaños de igual medida reforzado con perfiles. Piso de chapa antideslizante de 3/16” de espesor.
- BARANDAS DE CONTENCIÓN DE CEREAL: Reforzadas con parantes de UPN de 100 mm y chapas de 3/16 x 1m de alto.
- BOMBA HIDRÁULICA PRINCIPAL: a paletas ‘‘tipo" Vickers de 35+2 GPM
- FILTROS EQUIPO HIDRÁULICO PRINCIPAL: venteo, succión y recirculación con manómetro de saturación.
- EQUIPO HIDRÁULICO PRINCIPAL: mediante electroválvulas, montado sobre manifold.
- CALZAS HIDRÁULICAS: mediante electroválvulas, montado sobre manifold.
- INSTALACIÓN HIDRÁULICA: realizada en tubo de acero sin costura, calidad ASTM-A53, SCHEDULE 40,01 Vi para cilindros principales y de 0 3/8" para cilindros de calzas, con accesorios de acero S.2000 y uniones bridadas.

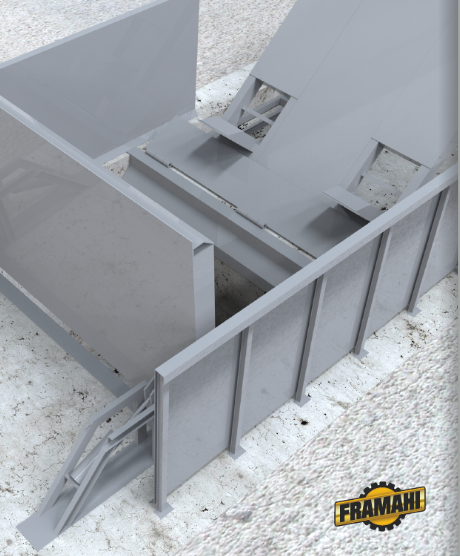

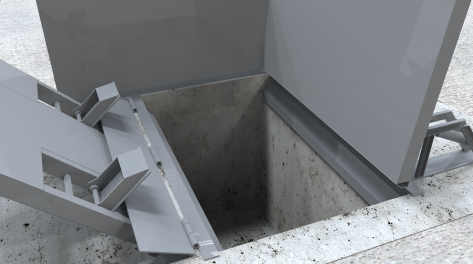

ACCESORIOS (OPCIONALES)
Calzas móviles.



Tapas puente.



Balanzas incorporadas.
